ในฐานะผู้จัดหา FPC หลักชั้นนำทำให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณในวงจร FPC หลักมีความสำคัญยิ่ง ความสมบูรณ์ของสัญญาณหมายถึงความสามารถของสัญญาณไฟฟ้าที่จะส่งอย่างถูกต้องและไม่มีการบิดเบือนอย่างมีนัยสำคัญจากแหล่งกำเนิดไปยังปลายทาง ในบริบทของวงจร FPC หลัก (วงจรพิมพ์ที่ยืดหยุ่น) การรักษาความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญสำหรับการทำงานที่เหมาะสมของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ บล็อกนี้จะเจาะลึกปัจจัยสำคัญที่มีผลต่อความสมบูรณ์ของสัญญาณในวงจร FPC หลักและให้กลยุทธ์การปฏิบัติเพื่อให้มั่นใจถึงประสิทธิภาพที่ดีที่สุด
ทำความเข้าใจพื้นฐานของความสมบูรณ์ของสัญญาณ
ก่อนที่เราจะสำรวจวิธีการเพื่อให้แน่ใจว่ามีความสมบูรณ์ของสัญญาณจำเป็นต้องเข้าใจแนวคิดพื้นฐาน ในวงจร FPC หลักสัญญาณจะถูกส่งผ่านร่องรอยนำไฟฟ้า ร่องรอยเหล่านี้ทำหน้าที่เป็นเส้นทางสำหรับสัญญาณไฟฟ้าในการเดินทางจากองค์ประกอบหนึ่งไปยังอีกองค์ประกอบหนึ่ง อย่างไรก็ตามมีหลายปัจจัยที่สามารถขัดขวางการไหลของสัญญาณเหล่านี้ได้อย่างราบรื่นซึ่งนำไปสู่ปัญหาต่าง ๆ เช่นการลดทอนสัญญาณการสะท้อนกลับ crosstalk และสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI)
การลดทอนสัญญาณเกิดขึ้นเมื่อความแรงของสัญญาณลดลงเมื่อมันเดินทางไปตามการติดตาม สิ่งนี้อาจเกิดจากความต้านทานในวัสดุการติดตามเช่นเดียวกับผล capacitive และอุปนัย การสะท้อนกลับเกิดขึ้นเมื่อสัญญาณพบการเปลี่ยนแปลงความต้านทานตามการติดตามทำให้ส่วนหนึ่งของสัญญาณเด้งกลับไปที่แหล่งกำเนิด Crosstalk คือการรบกวนระหว่างร่องรอยที่อยู่ติดกันซึ่งสัญญาณบนร่องรอยหนึ่งสามารถทำให้เกิดสัญญาณที่ไม่พึงประสงค์ในอีกสัญญาณหนึ่ง EMI เป็นรังสีแม่เหล็กไฟฟ้าที่เกิดจากวงจรซึ่งสามารถรบกวนส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ ในบริเวณใกล้เคียง
ปัจจัยสำคัญที่มีผลต่อความสมบูรณ์ของสัญญาณในวงจร FPC หลัก
ร่องรอยเรขาคณิต
รูปทรงเรขาคณิตของร่องรอยในวงจร FPC หลักมีบทบาทสำคัญในความสมบูรณ์ของสัญญาณ ความกว้างความหนาและระยะห่างของร่องรอยทั้งหมดมีผลต่อความต้านทานและการแพร่กระจายของสัญญาณ ตัวอย่างเช่นการติดตามที่กว้างขึ้นโดยทั่วไปมีความต้านทานต่ำกว่าซึ่งสามารถลดการลดทอนสัญญาณ อย่างไรก็ตามหากร่องรอยอยู่ใกล้กันมากเกินไป Crosstalk อาจกลายเป็นปัญหาได้ สิ่งสำคัญคือการออกแบบเรขาคณิตติดตามตามข้อกำหนดเฉพาะของวงจรอย่างระมัดระวัง
วัสดุอิเล็กทริก
วัสดุอิเล็กทริกที่ใช้ในวงจร FPC หลักยังส่งผลกระทบต่อความสมบูรณ์ของสัญญาณ ค่าคงที่ไดอิเล็กตริกของวัสดุมีผลต่อความจุระหว่างร่องรอยซึ่งจะส่งผลกระทบต่ออิมพีแดนซ์และความเร็วในการแพร่กระจายสัญญาณ วัสดุที่มีค่าคงที่ไดอิเล็กตริกต่ำสามารถช่วยลดการสูญเสียสัญญาณและปรับปรุงความสมบูรณ์ของสัญญาณ นอกจากนี้คุณภาพของวัสดุอิเล็กทริกเช่นความสม่ำเสมอและความต้านทานความชื้นยังสามารถมีผลต่อประสิทธิภาพของวงจร
เลเยอร์สแต็ค - ขึ้น
สแต็กเลเยอร์ - ขึ้นของวงจร FPC หลักเป็นอีกปัจจัยสำคัญ สแต็กเลเยอร์ที่ออกแบบมาอย่างดี - UP สามารถช่วยควบคุมความต้านทานลด crosstalk และลด EMI ให้น้อยที่สุด ตัวอย่างเช่นการใช้ระนาบภาคพื้นดินและระนาบพลังงานสามารถให้การอ้างอิงที่มั่นคงสำหรับการติดตามสัญญาณและช่วยป้องกันพวกเขาจากสัญญาณรบกวนภายนอก การจัดวางสัญญาณที่เหมาะสมของสัญญาณที่สัมพันธ์กับพื้นดินและระนาบพลังงานเป็นสิ่งจำเป็นสำหรับการรักษาความสมบูรณ์ของสัญญาณ
ตำแหน่งส่วนประกอบ
การจัดวางส่วนประกอบในวงจร FPC หลักอาจมีผลกระทบอย่างมีนัยสำคัญต่อความสมบูรณ์ของสัญญาณ ส่วนประกอบควรวางไว้ในลักษณะที่ลดความยาวของการติดตามสัญญาณและลดโอกาสในการทำ crosstalk ตัวอย่างเช่นส่วนประกอบความเร็วสูงควรวางไว้ใกล้กันเพื่อลดความล่าช้าในการแพร่กระจายของสัญญาณ นอกจากนี้ส่วนประกอบที่ละเอียดอ่อนควรได้รับการป้องกันจากแหล่งที่มาของ EMI เช่นแหล่งจ่ายไฟและออสซิลเลเตอร์ความถี่สูง
กลยุทธ์เพื่อให้แน่ใจว่ามีความสมบูรณ์ของสัญญาณ
การจับคู่ความต้านทาน
การจับคู่อิมพีแดนซ์เป็นหนึ่งในกลยุทธ์ที่สำคัญที่สุดในการรับรองความสมบูรณ์ของสัญญาณในวงจร FPC หลัก โดยการจับคู่ความต้านทานของแหล่งที่มาสายส่ง (ติดตาม) และโหลดเราสามารถลดการสะท้อนสัญญาณได้ สิ่งนี้สามารถทำได้โดยการออกแบบเรขาคณิตติดตามอย่างระมัดระวังและเลือกวัสดุอิเล็กทริกที่เหมาะสม ตัวอย่างเช่นการใช้การออกแบบร่องรอยของการควบคุม - ความต้านทานซึ่งความกว้างและความหนาของการติดตามจะถูกปรับเพื่อให้ได้ค่าอิมพีแดนซ์ที่เฉพาะเจาะจงสามารถช่วยให้มั่นใจได้ว่าการส่งสัญญาณที่เหมาะสม
การต่อสายดินและการป้องกัน
การต่อสายดินและการป้องกันที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการลด EMI และ crosstalk ในวงจร FPC หลัก เครื่องบินกราวด์ที่ออกแบบมาอย่างดีให้เส้นทางความต้านทานต่ำสำหรับกระแสการส่งคืนซึ่งช่วยให้สัญญาณมีเสถียรภาพและลดความเสี่ยงของการรบกวนทางแม่เหล็กไฟฟ้า การป้องกันสามารถใช้เพื่อปกป้องส่วนประกอบที่ละเอียดอ่อนจากแหล่ง EMI ภายนอก ตัวอย่างเช่นโล่โลหะสามารถวางไว้รอบ ๆ ส่วนประกอบความถี่สูงเพื่อป้องกันการแผ่รังสีแม่เหล็กไฟฟ้า
การกรอง
การกรองเป็นอีกหนึ่งกลยุทธ์ที่มีประสิทธิภาพสำหรับการปรับปรุงความสมบูรณ์ของสัญญาณ ตัวกรองสามารถใช้เพื่อลบความถี่ที่ไม่พึงประสงค์ออกจากสัญญาณเช่นเสียงรบกวนและสัญญาณรบกวน ตัวเก็บประจุและตัวเหนี่ยวนำมักใช้เป็นส่วนประกอบการกรอง ตัวอย่างเช่นตัวเก็บประจุ decoupling สามารถวางไว้ใกล้กับพลังงาน - ส่วนประกอบที่บริโภคเพื่อกรองเสียงรบกวนความถี่สูงจากแหล่งจ่ายไฟ
การกำหนดเส้นทางสัญญาณ
การกำหนดเส้นทางสัญญาณอย่างระมัดระวังเป็นสิ่งสำคัญสำหรับการลดการตัดทอนและการลดทอนสัญญาณ ร่องรอยควรถูกกำหนดเส้นทางในลักษณะที่หลีกเลี่ยงการโค้งงอที่คมชัดและอยู่ใกล้กับร่องรอยอื่น ๆ ตัวอย่างเช่นการใช้ 45 - องศาหรือโค้งมนแทน 90 - องศาโค้งสามารถลดการสะท้อนสัญญาณ นอกจากนี้การแยกร่องรอยความเร็วสูงและความเร็วต่ำสามารถช่วยป้องกัน crosstalk
แอปพลิเคชัน - ข้อควรพิจารณาเฉพาะ
แผงแบตเตอรี่ FPC
ในแผงแบตเตอรี่ FPCความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญสำหรับการตรวจสอบและจัดการแบตเตอรี่ที่แม่นยำ ร่องรอยในแผงแบตเตอรี่ FPC ใช้ในการส่งสัญญาณที่เกี่ยวข้องกับแรงดันไฟฟ้าของแบตเตอรี่กระแสไฟฟ้าและอุณหภูมิ เพื่อให้แน่ใจว่ามีความสมบูรณ์ของสัญญาณในวงจรเหล่านี้เป็นสิ่งสำคัญที่จะต้องใช้วัสดุอิเล็กทริกคุณภาพสูงที่มีการดูดซับความชื้นต่ำเนื่องจากความชื้นอาจทำให้เกิดการลดทอนสัญญาณและการกัดกร่อน นอกจากนี้การต่อสายดินและการป้องกันที่เหมาะสมเป็นสิ่งจำเป็นเพื่อป้องกันสัญญาณจากการรบกวนที่เกิดจากกิจกรรมไฟฟ้าของแบตเตอรี่
wifi fpc
wifi fpcวงจรทำงานที่ความถี่สูงโดยทั่วไปในช่วง GHZ ความสมบูรณ์ของสัญญาณมีความสำคัญอย่างยิ่งต่อการรักษาการเชื่อมต่อไร้สายที่มีความเสถียรและสูง ใน WiFi FPCs การจับคู่ความต้านทานมีความสำคัญอย่างยิ่งในการลดการสูญเสียสัญญาณและการสะท้อนกลับ เรขาคณิตติดตามและสแต็กเลเยอร์ - UP ควรได้รับการออกแบบอย่างระมัดระวังเพื่อให้ได้อิมพีแดนซ์ที่ต้องการสำหรับสัญญาณความถี่สูง นอกจากนี้การป้องกันเป็นสิ่งจำเป็นเพื่อป้องกันสัญญาณ WiFi จากสัญญาณรบกวนภายนอกเช่นอุปกรณ์ไร้สายอื่น ๆ และรังสีแม่เหล็กไฟฟ้าจากส่วนประกอบอิเล็กทรอนิกส์ใกล้เคียง
PCB

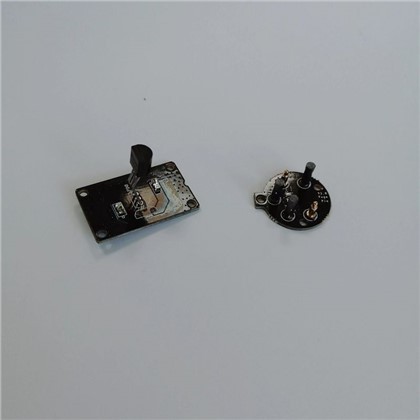

แม้ว่าเราจะมุ่งเน้นไปที่ FPC หลักเป็นหลักPCBนอกจากนี้ยังมีความคล้ายคลึงกันบางอย่างในแง่ของความสมบูรณ์ของสัญญาณ ในการออกแบบ PCB มีหลักการเดียวกันหลายประการเช่นการจับคู่ความต้านทานการต่อสายดินและการกำหนดเส้นทางสัญญาณ อย่างไรก็ตามลักษณะที่เข้มงวดของ PCB ช่วยให้กระบวนการผลิตและการพิจารณาการออกแบบที่แตกต่างกัน ตัวอย่างเช่นใน PCB หลายชั้นเลเยอร์สแต็ก - UP อาจซับซ้อนมากขึ้นซึ่งให้โอกาสมากขึ้นสำหรับการควบคุมความสมบูรณ์ของสัญญาณ
บทสรุป
การรับรองความสมบูรณ์ของสัญญาณในวงจร FPC หลักเป็นงานที่ซับซ้อน แต่จำเป็น โดยการทำความเข้าใจปัจจัยสำคัญที่มีผลต่อความสมบูรณ์ของสัญญาณเช่นเรขาคณิตการติดตามวัสดุอิเล็กทริกสแต็กเลเยอร์ - ขึ้นและการจัดวางส่วนประกอบและการใช้กลยุทธ์เช่นการจับคู่ความต้านทานการต่อสายดินการป้องกันการกรองและการกำหนดเส้นทางสัญญาณอย่างระมัดระวังเราสามารถบรรลุประสิทธิภาพที่ดีที่สุดในวงจร FPC หลัก ไม่ว่าจะเป็นแผงแบตเตอรี่ FPC-wifi fpcหรือแอพพลิเคชั่น FPC ประเภทอื่น ๆ การรักษาความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้ของอุปกรณ์อิเล็กทรอนิกส์
